北京房山区三菱空调压缩机三相供电相序故障检修实例

2022-06-14 17:37:5544次浏览

一、调整三相供电相序

故障说明:格力KFR-120LW/E ( 12568L ) A1-N2空调器,用户反映前一年制热正常,但等到第二年入夏使用制冷模式时,发现不制冷,室内机吹自然风。

1. 按压交接

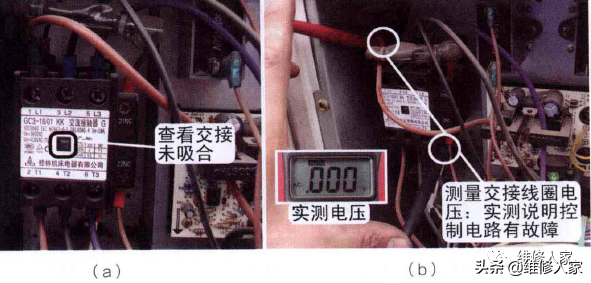

首先到室外机检查,发现室外风机运行,但压缩机不运行,查看交接的强制按钮,发现未吸合。

空调压缩机三相供电相序故障检修实例

使用万用表交流电压挡,表笔接交接线圈端子测量电压,正常电压为交流220V,实测电压为0V,说明交接线圈的控制电路有故障。

2. 测量黑线电压和按压交接强制按钮

见下图(a),依旧使用万用表交流电压挡,一表笔接室外机接线端子N端、另一表笔接方形对接插头中黑线压缩机引线,实测电压为交流220V,说明室内机主板已输出电压,故障在室外机。

空调压缩机三相供电相序故障检修实例

由于交接线圈N端中串接有相序保护器,当相序错误或缺相时其触点断开,也会引起此类故障。使用万用表交流电压挡,测量三相供电L1-L2、L1-L3、L2-L3电压均为交流380V, 三相供电与N端即Ll-N、L2-N、L3-N电压均为交流220V,说明三相供电正常。

使用螺丝刀头按住强制按钮,强行接通交接的三路触点,此时压缩机运行,但声音沉闷,见上图(b)。手摸吸气管和排气管均为常温,说明三相供电相序错误。

3. 区分电源供电引线

室外机接线端子上共有2束相同的5芯电源引线,1束为电源供电引线,接供电处的空气开关;1束为室内机供电,接室内机,见下图(a)。

空调压缩机三相供电相序故障检修实例

两束引线作用不同,如果调整引线时调反,即对调的引线为室内机供电,开机后故障依旧,因此应首先区别出为两束引线的功能。方法是断开空调器电源,见图(b)和(c),依次取下左侧接线端子上的L1引线和右侧接线端子的L1引线。

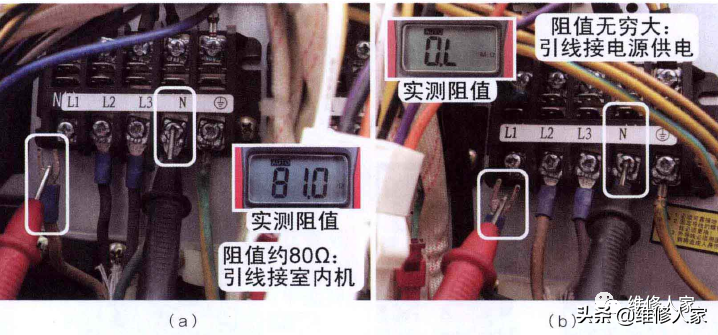

使用万用表电阻挡,一表笔接N端、另一表笔依次接两个L1引线测量阻值,见下图。因电源供电引线接空气开关,而室内机供电引线中L1端和N端并联有变压器一次绕组。

空调压缩机三相供电相序故障检修实例

因此测量阻值为无穷大的1束引线为电源供电,调整相序时即对调这束引线;测量阻值约80Ω的1束引线接室内机。根据测量结果可判断为右侧接线端子的引线为电源供电。

维修措施:调整相序。方法是任意对调三相供电引线中的两根引线位置,见下图, 对调L1和L2端子引线位置。

空调压缩机三相供电相序故障检修实例

总结:因电源供电相序错误需要调整,常见原因是:刚刚安装的空调器、长时间不用在此期间供电部门调整过电源引线(电线杆处)、房间因装修调整过电源引线(空气开关处)。

二、更换相序保护器

故障说明:格力KFR-120LW/E( 1253L)V-SN5三相供电5P空调器,用户反映不制冷,室内机吹自然风。

1. 测量交接线圈电压

到室外机查看,发现室外风机运行但压缩机不运行,査看交接的按钮未吸合,说明交接触点未导通,压缩机因无供电而不能运行。

见下图(a),使用万用表交流电压挡,黑表笔接相序保护器输入侧的蓝线(N端)、红表笔接方形对接插头中黑线压缩机引线,实测电压为交流220V,说明室内机输出正常,故障在室外机。

空调压缩机三相供电相序故障检修实例

见上图(b),红表笔接压缩机黑线不动、黑表笔接相序保护器输出侧的白线,相当于测量交接线圈电压,实测电压约为交流0V,说明相序保护器输出侧触点未导通。

2. 测量三相接线端子电压和按压交接

相序保护器输出侧触点未导通常见原因有3个:三相供电缺相、相序错、相序保护器自身损坏。

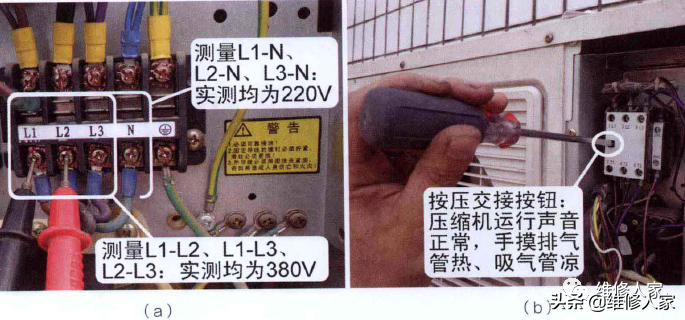

使用万用表交流电压挡,测量三相供电L1-L2、L1-L3, L2-L3电压均为交流380V,见下图(a)。三相供电与N端即Ll-N、L2-N、L3-N电压均为交流220V,说明三相供电电压正常。

空调压缩机三相供电相序故障检修实例

使用螺丝刀头按压交接按钮,细听压缩机运行声音正常,手摸压缩机排气管热、吸气管凉,见上图(b)判断压缩机及三相供电相序正常,故障为相序保护器损坏。

3. 短接相序保护器

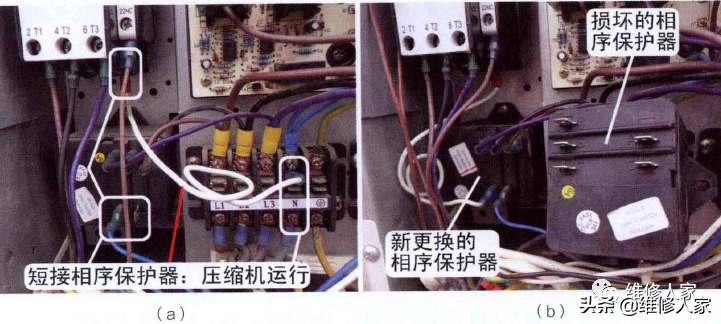

为准确判断,断开空调器电源,将相序保护器输出侧中白线直接插在接线端子上N端,即短接相序保护器,再次上电试机,压缩机运行,空调器制冷正常,确定故障为相序保护器损坏。

空调压缩机三相供电相序故障检修实例

维修措施:更换相序保护器。

总结:

交接线圈无供电,如因相序保护器输出侧触点未导通引起,在确认三相供电电压正常且三相相序符合压缩机运行相序,才能确定相序保护器损坏。

使用短接法短接相序保护器时,虽然空调器能正常运行,但由于缺少相序保护,不能长期使用,应尽快更换。否则在使用过程中,因某种原因导致三相供电相序不符合压缩机相序,压缩机将反转运行,并导致很快损坏,造成更大的故障。
